分體式污水流量計
|
分體式污水流量計介紹：
CS-LDE-1804分體式污水流量計系列電磁流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總裁。在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
分體式污水流量計工作原理：

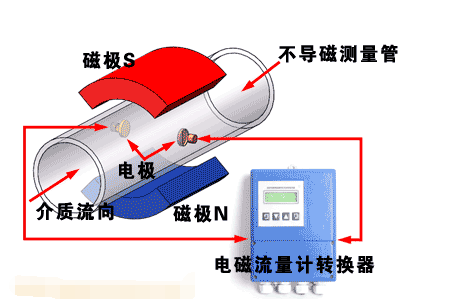

工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離，如圖所示。
分體式污水流量計優勢及獨特賣點：
1.傳感器要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度
2.信號電極作靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的工藝），特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
分體式污水流量計選型譜
型號 | 口徑 |
| ||||||||
CS-LDE | 10~2600 | |||||||||
|
| 代號 | 安裝形式 |
| ||||||
Y | 一體式 | |||||||||
F | 分體式 | |||||||||
| 代號 | 轉換器型號 | ||||||||
ZA | 圓形 | |||||||||
ZB | 方形（僅適用于分體式） | |||||||||
| 代號 | 供電形式 | ||||||||
| AC | （交流）220V AC 50Hz(90~245V AC 50Hz) | |||||||||
| DC | （直流）24V DC (20~36V DC) | |||||||||
| LD | 鋰電池供電（不帶信號輸出） | |||||||||
| 代號 | 輸出信號(可多選) | |||||||||
| I.4 | 4~20mA | |||||||||
| f | 頻率 1KHz | |||||||||
| Rs | 串行通訊（485） | |||||||||
| H | HART協議 | |||||||||
| C | 控制輸出 | |||||||||
| 代號 | 防爆要求 | ||||||||
N | 無防爆 | |||||||||
EX | 防爆 | |||||||||
| 代號 | 介質溫度 | ||||||||
T1 | ≤65℃ | |||||||||
T2 | ≤120℃ | |||||||||
T3 | ≤180℃(僅適用于分體式） | |||||||||
| 代號 | 內襯材質 | ||||||||
NE | 氯丁橡膠（≤65℃） | |||||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||||
PU | 聚氨酯 耐磨(≤80℃) | |||||||||
PTFE | 聚四氟乙烯（≤180℃） | |||||||||
| 代號 | 電極材質 | ||||||||
316L | 不銹鋼 | |||||||||
HC | 哈氏合金C | |||||||||
Ti | 鈦 | |||||||||
Ta | 鉭 | |||||||||
| Pt | 鉑 | |||||||||
3216820288
訂購：分體式污水流量計
